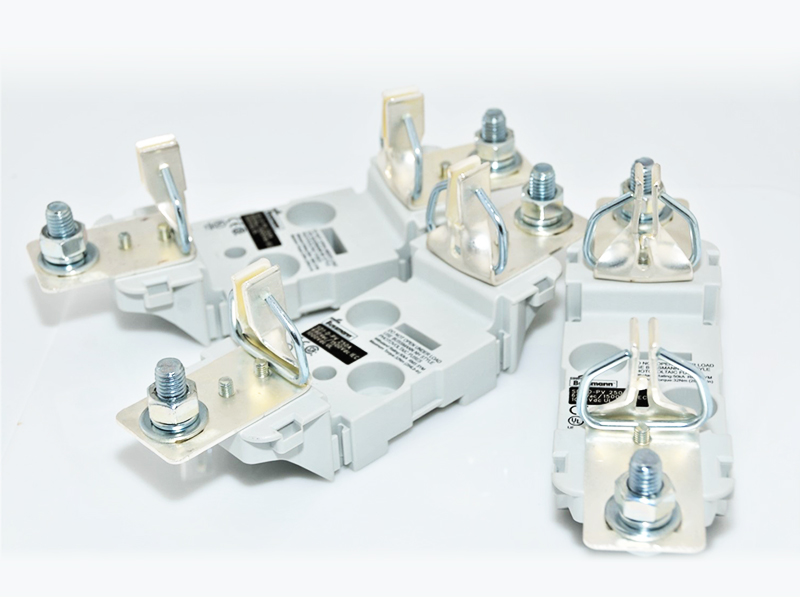

插入式底座SD**-D SD**-STC
常用产品型号：
SD00-D SD00-STC TD00-D
SD1-D SD1-STC TD1-D
SD2-D SD2-STC TD2-D
SD3-D SD3-SC TD3-D
SD4-D SD4-SC
产品名称：插入式底座SD**-D SD**-STC
常用产品型号：
SD00-D SD00-STC TD00-D
SD1-D SD1-STC TD1-D
SD2-D SD2-STC TD2-D
SD3-D SD3-SC TD3-D
SD4-D SD4-SC

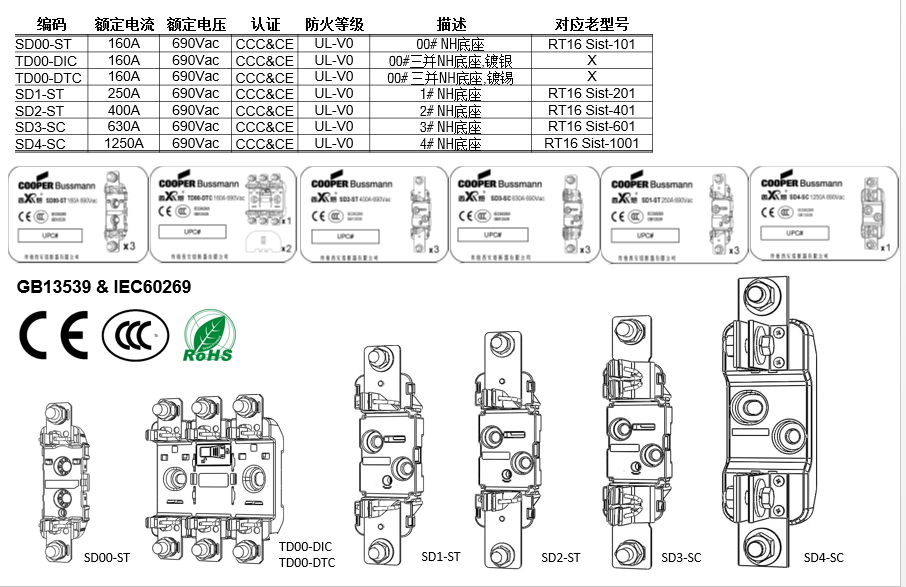

新产品编码及型号 | 老产品 SAP 编码 | 老产品名称 |
SD00-STC/SD00-ST | NT421070002 | RT16-00 底座 SIST101-B |
SD1-STC/SD1-ST | NT421070028 | RT16-1 底座 SIST201-B |
SD2-STC/SD2-ST | NT421070027 | RT16-2 底座 SIST401-B |
SD3-SC/SD3-S | NT421070026 | RT16-3 底座 SIST601-B |
SD4-SC/SD4-S | NT421070012 | RT16-4 底座 SIST1001 |
底座型号 | SD00-STC SD00-ST | TD00-DIC TD00-DITC | SD1-STC SD1-ST | SD2-STC SD2-ST | SD3-SC SD3-S | SD4-SC SD4-S | |
额定电压 | 690Vac | ||||||
熔断器额定分断能力 | 120kA | ||||||
额定电流 | 160A | 160A | 250A | 400A | 630A | 1250A | |
底板材料 | 热塑性可回收材料 | ||||||
插座材料 |
铜镀锡 | TD00-DIC 镀银 TD00-DITC 镀锡 | 铜镀锡 | 铜镀锡 | 铜镀银 | ||
螺栓、螺母及垫片材料 | 碳钢镀锌 | ||||||
温度 降流 因数 | ≤35℃ | 1 | 1 | 1 | 1 | 1 | 1 |
40℃ | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | |
50℃ | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | |
额定最大耗散功率 | 12W | 12W | 32W | 45W | 60W | 110W | |
最大扭矩(接线端子) | 10N.m | 10N.m | 32N.m | 32N.m | 32N.m | 56N.m | |
最大扭矩(固定孔) | 4N.m | 4N.m | 10N.m | 10N.m | 10N.m | 10N.m | |

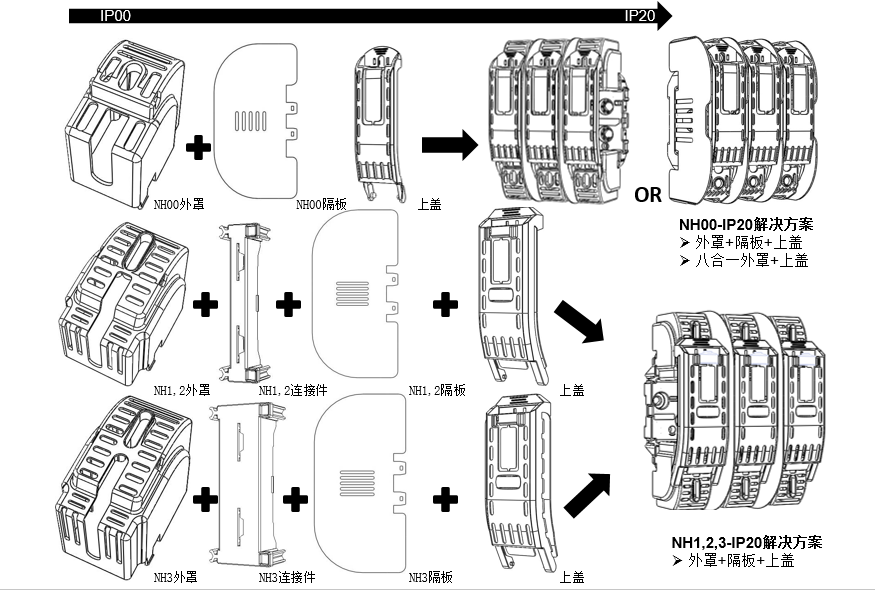

保护等级 | IP20 | IP20 | IP20 | IP20 | IP20 | - | |
安装形式 | 螺栓连接 | ||||||
运行温度范围 | ―20 ℃～70 ℃ | ||||||
储存温度范围 | ―40 ℃～80 ℃ | ||||||
