170M5146 1250V/1300V(50-1400A)

Bussmann提供全系列方体熔断器及配件。产品设计、构造独特,有以下特点:

1.焦耳积分放通量(I2t)最小
2.运行温度低
3.功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。
每种方体熔断器均配备不用的端接配件,可选择的品种包括:
DIN 43635(勾釵型) 690V 1000V 1250V
DIN 43620 (刀型) 690V 1000V
平端安装式: 690V 1000V 1250V
法式: 690V
美式: 690V 1000V 1250V

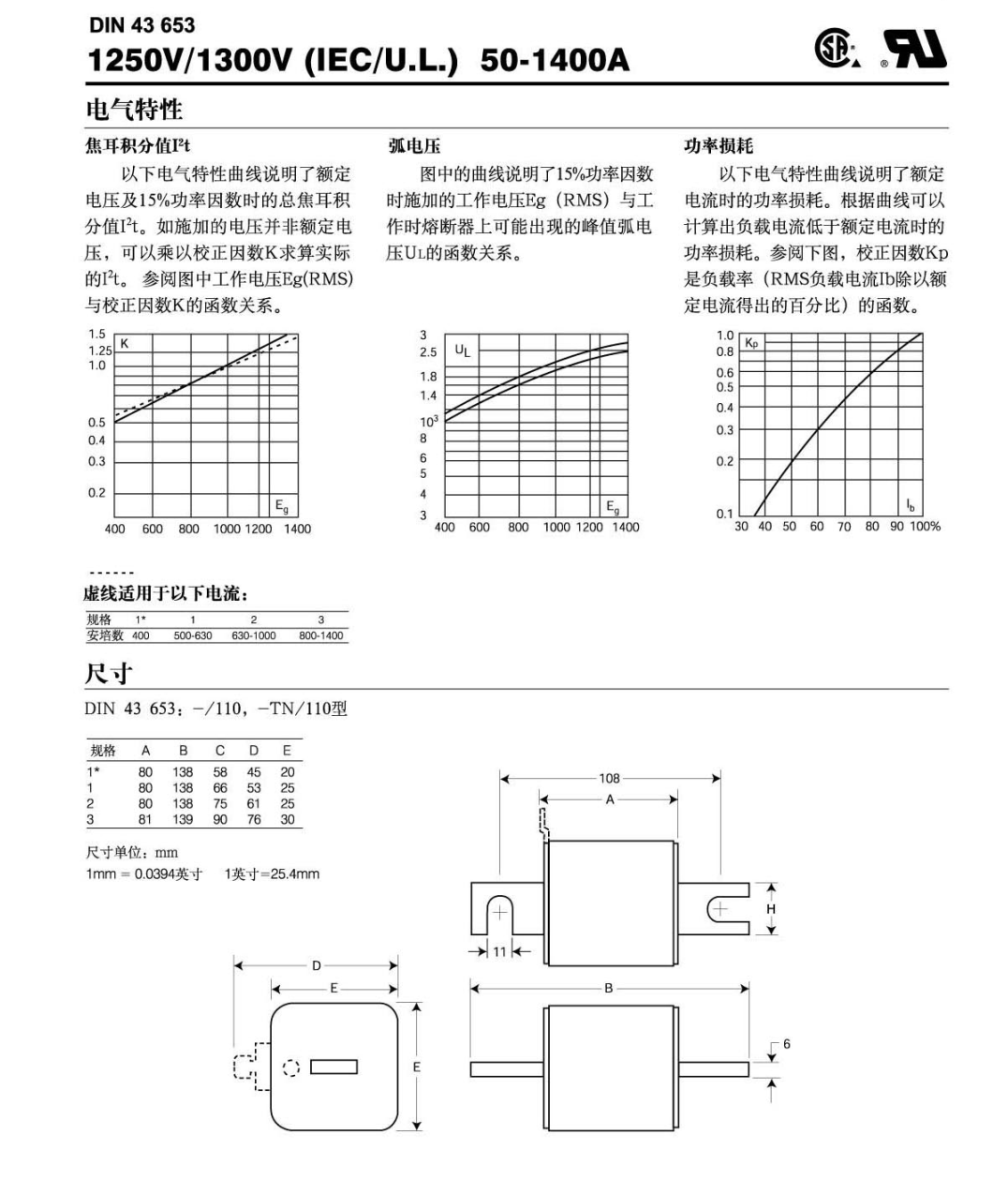

产品名称:欧标170M5146 1250V/1300V(50-1400A)

产品参数及型号:

欧标方体系列DIN43653

电压:1250V/1300V

电流:50-1400A

尺寸:1*号管:45*45mm  1号管:53*53mm  2号管:61*61mm  3号管:76*76mm

分断容量:100KA  RMS对称

安装方式:中间母线式

1*号管45*45mm ,安装方式:中间母线式:

电压:1250V电流:50A   170M3138,170M3188,170M3238

电压:1250V电流:63A   170M3139,170M3180,170M3239

电压:1250V电流:80A   170M3140,170M3190,170M3240

电压:1250V电流:100A  170M3141,170M3191,170M3241

电压:1250V电流:125A  170M3142,170M3192,170M3242

电压:1250V电流:160A  170M3143,170M3193,170M3243

电压:1250V电流:200A  170M3144,170M3194,170M3244

电压:1250V电流:250A  170M3145,170M3195,170M3245

电压:1250V电流:315A  170M3146,170M3196,170M3246

电压:1250V电流:350A  170M3147,170M3197,170M3247

电压:1250V电流:400A  170M3148,170M3198,170M3248

1号管53*53mm,安装方式:中间母线式:

电压:1250V电流:160A   170M4138 170M4188 170M4238

电压:1250V电流:200A   170M4139 170M4189 170M4239

电压:1250V电流:250A   170M4140 170M4190 170M4240

电压:1250V电流:315A   170M4141 170M4191 170M4241

电压:1250V电流:350A   170M4142 170M4192 170M4242

电压:1250V电流:400A   170M4143 170M4193 170M4243

电压:1250V电流:450A   170M4144 170M4194 170M4244

电压:1250V电流:500A   170M4145 170M4195 170M4245

电压:1250V电流:550A   170M4146 170M4196 170M4246

电压:1250V电流:†630A  170M4147 170M4197 170M4247

2号管61*61mm,安装方式:中间母线式:

电压:1250V电流:250A   170M5138 170M5188 170M5238

电压:1250V电流:280A   170M5139 170M5189 170M5239

电压:1250V电流:315A   170M5140 170M5190 170M5240

电压:1250V电流:350A   170M5141 170M5191 170M4241

电压:1250V电流:400A   170M5142 170M5192 170M4242

电压:1250V电流:450A   170M5143 170M5193 170M5243

电压:1250V电流:500A   170M5144 170M5194 170M5244

电压:1250V电流:550A   170M5145 170M5195 170M5245

电压:1250V电流:630A   170M5146 170M5196 170M5246

电压:1250V电流:700A   170M5147 170M5197 170M5247

电压:1250V电流:800A   170M5148 170M5198 170M5248

电压:1250V电流:†900A  170M5149 170M5199 170M5249

电压:1250V电流:†1000A  170M5150170M5200 170M5250

3号管76*76mm,安装方式:中间母线式:

电压:1250V电流:315A    170M6138 170M6188 170M6238

电压:1250V电流:350A    170M6139 170M6189 170M6239

电压:1250V电流:400A    170M6140 170M6190 170M6240

电压:1250V电流:450A    170M6141 170M6191 170M6241

电压:1250V电流:500A    170M6142 170M6192 170M6242

电压:1250V电流:550A    170M6143 170M6193 170M6243

电压:1250V电流:630A    170M6144 170M6194 170M6244

电压:1250V电流:700A    170M6145 170M6195 170M6245

电压:1250V电流:800A   170M6146 170M6196 170M6246

电压:1250V电流:900A   170M6147 170M6197 170M6247

电压:1250V电流:1000A  170M6148 170M6198 170M6248

电压:1250V电流:1100A  170M6149 170M6199 170M6249

电压:1100V电流:1250A  170M6150 170M6200 170M6250

电压:1100V电流:1400A  170M6151 170M6201 170M6251


分断容量200KA(估计300KA)RMS对称。

功率损耗为额定电流时的功率损耗值。

微型开关指示器另外单独订购。


Bussmann提供全系列方体熔断器及配件。产品设计、构造独特,有以下特点:

1.焦耳积分放通量(I2t)最小
2.运行温度低
3.功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。
每种方体熔断器均配备不用的端接配件,可选择的品种包括:
DIN 43635(勾釵型) 690V 1000V 1250V
DIN 43620 (刀型) 690V 1000V
平端安装式: 690V 1000V 1250V
法式: 690V
美式: 690V 1000V 1250V

额定电压:
BUSSMANN方体熔断器均通过IEC60269:第4部分标准测试。该标准要求测试电压比额定电压高10%。在北美地区,熔断器只须通过额定电压测试。

配件:
方体熔断器配备的敞开型熔断器指示器系统分三种。可选择的品种包括视觉指示型及微型开关指示型。大部分应用熔断器座都可配备


电压

AC

DC

电流范围(A)

690

X

-

10-7500

1000

X

-

20-1400

1250

X

-

50-1400
