170M6546 1250V/1300V(50-1400A)平端安装

产品名称：欧标170M6546 1250V/1300V(50-1400A)平端安装

产品参数及型号：

欧标方体系列-平端安装式

电压：1250V

电流：50-1400A

尺寸：1*号管：45*45mm  1号管：53*53mm  2号管：61*61mm  3号管：76*76mm

分断容量：100KA  RMS对称

安装方式：平端安装式

1*号管45*45mm，安装方式：平端安装式：

电压：1250V电流：50A  170M3388 170M3438 170M3488

电压：1250V电流：63A  170M3389 170M3439 170M3489

电压：1250V电流：80A  170M3390 170M3440 170M3490

电压：1250V电流：100A  170M3391 170M3441 170M3491

电压：1250V电流：125A  170M3392 170M3442 170M3492

电压：1250V电流：160A  170M3393 170M3443 170M3493

电压：1250V电流：200A  170M3394 170M3444 170M3494

电压：1250V电流：250A  170M3395 170M3445 170M3495

电压：1250V电流：315A  170M3396 170M3446 170M3496

电压：1250V电流：350A  170M3397 170M3447 170M3497

电压：1250V电流：400A            170M3448

1号管53*53mm，安装方式：平端安装式：

电压：1250V电流：160A  170M4388 170M4438 170M4488

电压：1250V电流：200A  170M4389 170M4439 170M4489

电压：1250V电流：250A  170M4390 170M4440 170M4490

电压：1250V电流：315A  170M4391 170M4441 170M4491

电压：1250V电流：350A  170M4392 170M4442 170M4492

电压：1250V电流：400A  170M4393 170M4443 170M4493

电压：1250V电流：450A  170M4394 170M4444 170M4494

电压：1250V电流：500A  170M4445

电压：1250V电流：550A  170M4446

电压：1000V电流：550A  170M4396 170M4496

电压：1100V电流：630A  170M4447

电压：1100V电流：500A  170M4395 170M4495

电压：1000V电流：630A  170M4397 170M4497

2号管61*61mm，安装方式：平端安装式：

电压：1250V电流250A 170M5388 170M5438 170M5588

电压：1250V电流280A 170M5389 170M5439 170M5589

电压：1250V电流315A 170M5390 170M5440 170M5590

电压：1250V电流350A 170M5391 170M5441 170M5591

电压：1250V电流400A 170M5392 170M5442 170M5592

电压：1250V电流450A 170M5393 170M5443 170M5593

电压：1250V电流500A 170M5394 170M5444 170M5494 170M5594 170M5644

电压：1250V电流550A 170M5395 170M5445 170M5495 170M5595170M5645

电压：1250V电流630A 170M5446 170M5496 170M5646

电压：1250V电流700A 170M5497 170M5647

电压：1250V电流800A 170M5498 170M5648

电压：1100V电流800A 170M5499 170M5649

电压：1100V电流1000A 170M5500 170M5650

电压：1100V电流630A 170M5396 170M5596

电压：1000V电流700A 170M5397 170M5597

电压：1100V电流700A 170M5447

电压：1000V电流800A 170M5398 170M5448 170M5598

3号管76*76mm，安装方式：平端安装式：

电压：1250V 电流：315A 170M6338 170M6538 170M6588

电压：1250V 电流：350A 170M6339 170M6539 170M6589

电压：1250V 电流：400A 170M6340 170M6540 170M6590

电压：1250V 电流：450A 170M6341 170M6541 170M6591

电压：1250V 电流：500A 170M6342 170M6542 170M6592

电压：1250V 电流：550A 170M6343 170M6543 170M6593

电压：1250V 电流：630A 170M6344 170M6544 170M6494 170M6594 170M6644

电压：1250V 电流：700A 170M6345 170M6545 170M6495 170M6595 170M6645

电压：1250V 电流：800A 170M6546 170M6496 170M6646

电压：1100V 电流：800A 170M6346 170M6596

电压：1000V 电流：900A 170M6347 170M6597

电压：1000V 电流：1000A 170M6348 170M6598

电压：1000V 电流：1100A 170M6349 170M6549 170M6599

电压：1100V 电流：900A 170M6547

电压：1100V 电流：1000A 170M6548

电压：1250V 电流：900A 170M6497 170M6647

电压：1250V 电流：1000A 170M6498 170M6648

电压：1250V 电流：1100A 170M6499 170M6649

电压：1100V 电流：1250A 170M6500 170M6650

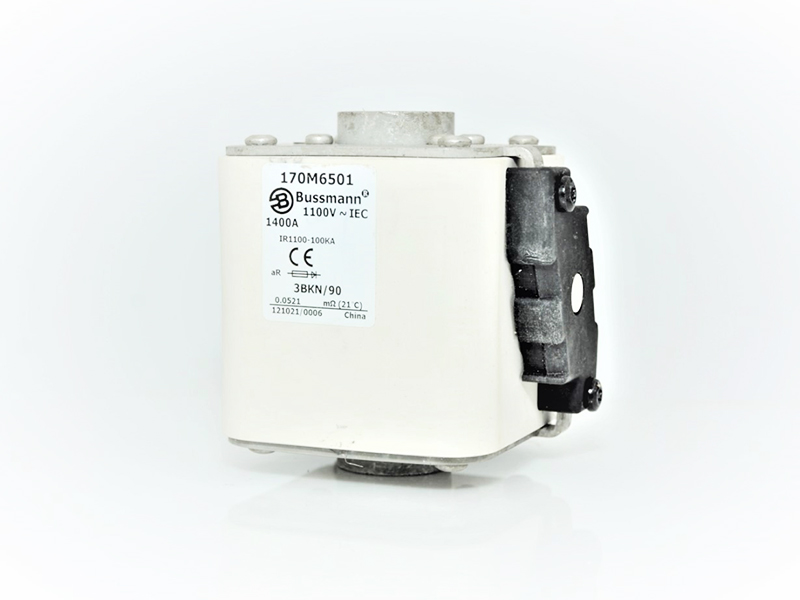

电压：1100V 电流：1400A 170M6501 170M6651

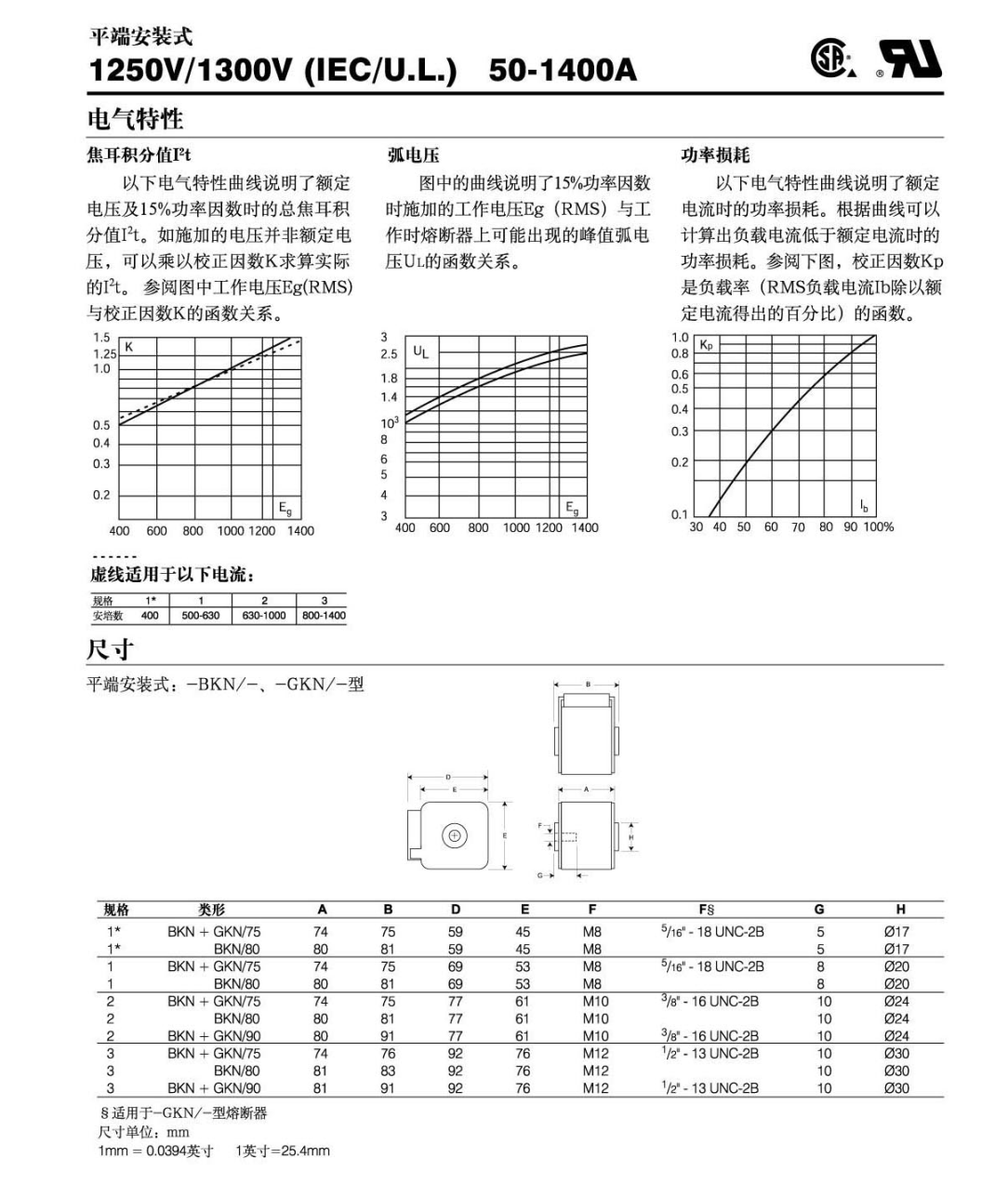

分断容量200KA（估计300KA）RMS对称。

功率损耗为额定电流时的功率损耗值。

微型开关指示器另外单独订购。

Bussmann提供全系列方体熔断器及配件。产品设计、构造独特，有以下特点：

1.焦耳积分放通量(I2t)最小
2.运行温度低
3.功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。
每种方体熔断器均配备不用的端接配件，可选择的品种包括：
DIN 43635（勾釵型） 690V 1000V 1250V
DIN 43620 （刀型） 690V 1000V
平端安装式： 690V 1000V 1250V
法式： 690V
美式： 690V 1000V 1250V

额定电压：
BUSSMANN方体熔断器均通过IEC60269:第4部分标准测试。该标准要求测试电压比额定电压高10%。在北美地区，熔断器只须通过额定电压测试。

配件：
方体熔断器配备的敞开型熔断器指示器系统分三种。可选择的品种包括视觉指示型及微型开关指示型。大部分应用熔断器座都可配备
