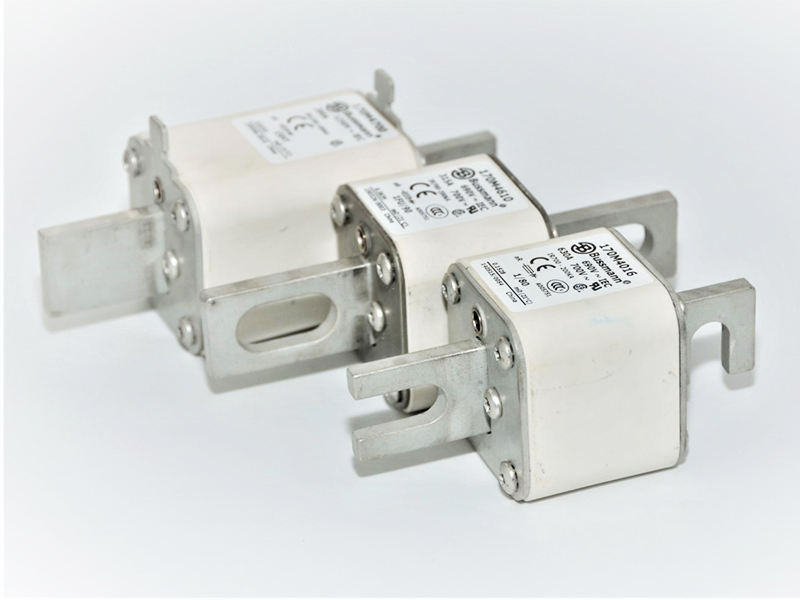

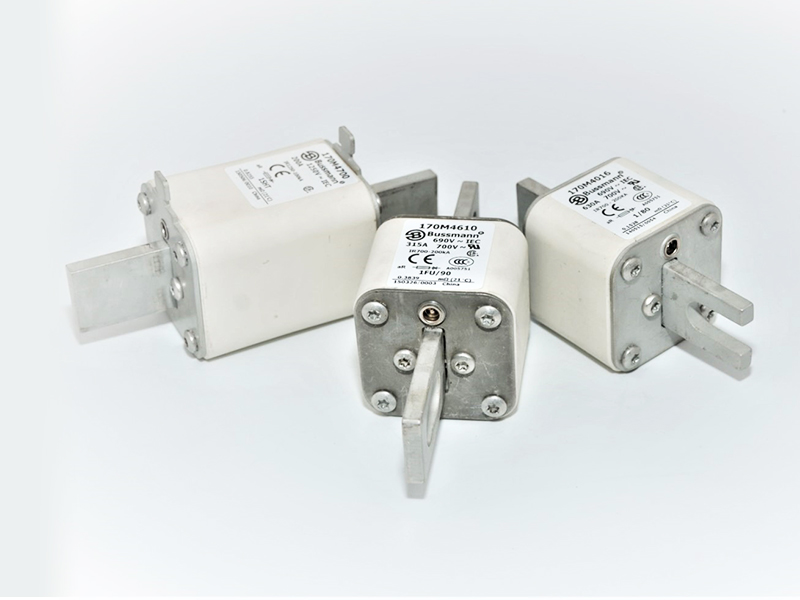

产品名称:欧标170M4610 690V/700V(40-2000A)螺栓安装
产品参数及型号:
欧标方体系列-美式
电压:690V/700V
电流:40-2000A
尺寸:1*号管:45*45mm 1号管:53*53mm 2号管:61*61mm 3号管:76*76mm
分断容量:200KA RMS对称
安装方式:美式安装
1*号管 45*45mm,安装方式:美式安装
电压:690V 电流40A 170M3608 170M3658 170M3708 170M3758
电压:690V 电流50A 170M3609 170M3659 170M3709 170M3759
电压:690V 电流63A 170M3610 170M3660 170M3710 170M3760
电压:690V 电流80A 170M3611 170M3661 170M3711 170M3761
电压:690V 电流100A 170M3612 170M3662 170M3712 170M3762
电压:690V 电流125A 170M3613 170M3663 170M3713 170M3763
电压:690V 电流160A 170M3614 170M3664 170M3714 170M3764
电压:690V 电流200A 170M3615 170M3665 170M3715 170M3765
电压:690V 电流250A 170M3616 170M3666 170M3716 170M3766
电压:690V 电流315A 170M3617 170M3667 170M3717 170M3767
电压:690V 电流350A 170M3618 170M3668 170M3718 170M3768
电压:690V 电流400A 170M3619 170M3669 170M3719 170M3769
电压:690V 电流450A 170M3620 170M3670 170M3720 170M3770
电压:690V 电流500A 170M3621 170M3671 170M3721 170M3771
电压:690V 电流550A 170M3622 170M3672 170M3722 170M3772
电压:690V 电流630A 170M3623 170M3673 170M3723 170M3773
1号管53*53mm,安装方式:美式安装
电压:690V 电流200A 170M4608 170M4658 170M4708 170M4758
电压:690V 电流250A 170M4609 170M4659 170M4709 170M4759
电压:690V 电流315A 170M4610 170M4660 170M4710 170M4760
电压:690V 电流350A 170M4611 170M4661 170M4711 170M4761
电压:690V 电流400A 170M4612 170M4662 170M4712 170M4762
电压:690V 电流450A 170M4613 170M4663 170M4713 170M4763
电压:690V 电流500A 170M4614 170M4664 170M4714 170M4764
电压:690V 电流550A 170M4615 170M4665 170M4715 170M4765
电压:690V 电流630A 170M4616 170M4666 170M4716 170M4766
电压:690V 电流700A 170M4617 170M4667 170M4717 170M4767
电压:690V 电流800A 170M4618 170M4668 170M4718 170M4768
电压:550V 电流900A 170M4619 170M4669 170M4719 170M4769
2号管61*61mm,安装方式:美式安装
电压:690V 电流400A 170M5608 170M5658 170M5708 170M5758
电压:690V 电流450A 170M5609 170M5659 170M5709 170M5759
电压:690V 电流500A 170M5610 170M5660 170M5710 170M5760
电压:690V 电流550A 170M5611 170M5661 170M5711 170M5761
电压:690V 电流630A 170M5612 170M5662 170M5712 170M5762
电压:690V 电流700A 170M5613 170M5663 170M5713 170M5763
电压:690V 电流800A 170M5614 170M5664 170M5714 170M5764
电压:690V 电流900A 170M5615 170M5665 170M5715 170M5765
电压:690V 电流1000A 170M5616 170M5666 170M5716 170M5766
电压:690V 电流1100A 170M5617 170M5667 170M5717 170M5767
电压:690V 电流1250A 170M5618 170M5668 170M5718 170M5768
3号管76*76mm,安装方式:美式安装
电压:690V 电流500A 170M6608 170M6658 170M6708 170M6758
电压:690V 电流550A 170M6609 170M6659 170M6709 170M6759
电压:690V 电流630A 170M6610 170M6660 170M6710 170M6760
电压:690V 电流700A 170M6611 170M6661 170M6711 170M6761
电压:690V 电流800A 170M6612 170M6662 170M6712 170M6762
电压:690V 电流900A 170M6613 170M6663 170M6713 170M6763
电压:690V 电流1000A 170M6614 170M6664 170M6714 170M6764
电压:690V 电流1100A 170M6615 170M6665 170M6715 170M6765
电压:690V 电流1250A 170M6616 170M6666 170M6716 170M6766
电压:690V 电流1400A 170M6617 170M6667 170M6717 170M6767
电压:690V 电流1500A 170M6618 170M6668 170M6718 170M6768
电压:690V 电流1600A 170M6619 170M6669 170M6719 170M6769
电压:600V 电流1800A 170M6620 170M6670 170M6720 170M6770
电压:550V 电流2000A 170M6621 170M6671 170M6721 170M6771
分断容量200KA(估计300KA)RMS对称。
功率损耗为额定电流时的功率损耗值。
微型开关指示器另外单独订购。
Bussmann提供全系列方体熔断器及配件。产品设计、构造独特,有以下特点:
1.焦耳积分放通量(I2t)最小
2.运行温度低
3.功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。
每种方体熔断器均配备不用的端接配件,可选择的品种包括:
DIN 43635(勾釵型) 690V 1000V 1250V
DIN 43620 (刀型) 690V 1000V
平端安装式: 690V 1000V 1250V
法式: 690V
美式: 690V 1000V 1250V
额定电压:
BUSSMANN方体熔断器均通过IEC60269:第4部分标准测试。该标准要求测试电压比额定电压高10%。在北美地区,熔断器只须通过额定电压测试。
配件:
方体熔断器配备的敞开型熔断器指示器系统分三种。可选择的品种包括视觉指示型及微型开关指示型。大部分应用熔断器座都可配备
电压 | AC | DC | 电流范围(A) |
690 | X | - | 10-7500 |
1000 | X | - | 20-1400 |
1250 | X | - | 50-1400 |
