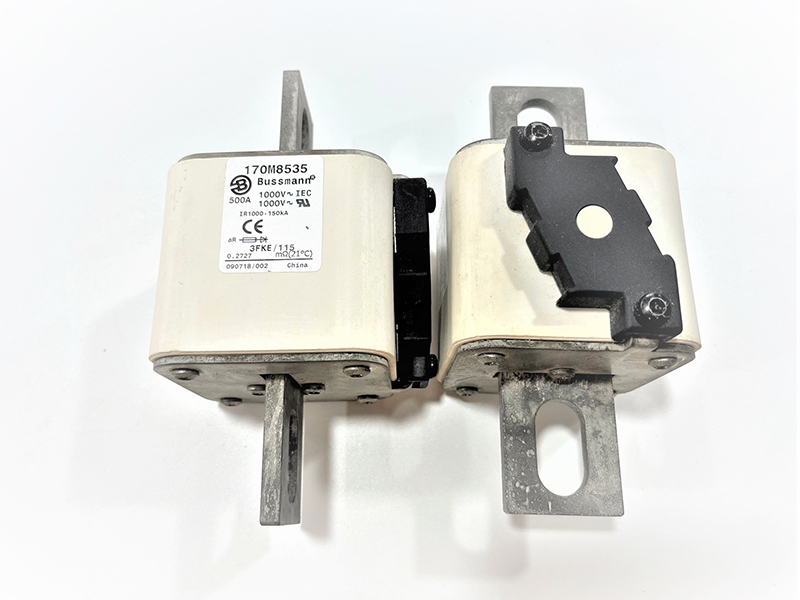

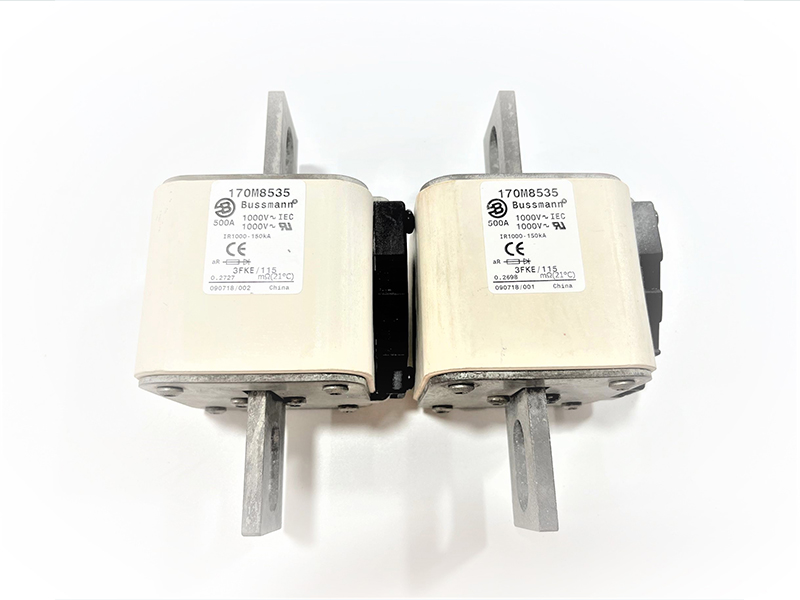

产品名称:欧标170M4534 1000V(50-1400A)美式安装 K型微动开关
产品参数及型号:
欧标方体系列-美式
电压:1000V
电流:50-1400A
尺寸:1*号管:45*45mm 1号管:53*53mm 2号管:61*61mm 3号管:76*76mm
分断容量:150KA RMS对称
安装方式:美式安装
1*号管 45*45mm,安装方式:美式安装
电压:1000V 电流:50A 170M3531
电压:1000V 电流:63A 170M3532
电压:1000V 电流:80A 170M3533
电压:1000V 电流:100A 170M3534
电压:1000V 电流:125A 170M3535
电压:1000V 电流:160A 170M3536
电压:1000V 电流:200A 170M3537
电压:1000V 电流:250A 170M3538
电压:1000V 电流:315A 170M3539
电压:1000V 电流:350A 170M3540
电压:1000V 电流:400A 170M3541
1号管53*53mm,安装方式:美式安装
电压:1000V 电流:160A 170M4531
电压:1000V 电流:200A 170M4532
电压:1000V 电流:250A 170M4533

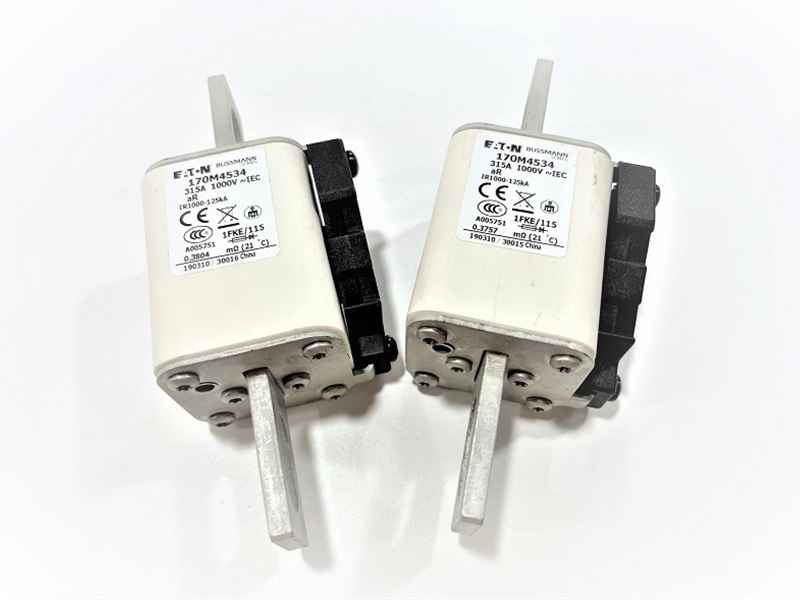

电压:1000V 电流:315A 170M4534
电压:1000V 电流:350A 170M4535
电压:1000V 电流:400A 170M4536
电压:1000V 电流:450A 170M4537
电压:1000V 电流:500A 170M4538
电压:1000V 电流:550A 170M4539
电压:1000V 电流:630A 170M4540
2号管61*61mm,安装方式:美式安装
电压:1000V 电流:250A 170M5531
电压:1000V 电流:315A 170M5532
电压:1000V 电流:350A 170M5533
电压:1000V 电流:400A 170M5534
电压:1000V 电流:450A 170M5535
电压:1000V 电流:500A 170M5536
电压:1000V 电流:550A 170M5537
电压:1000V 电流:630A 170M5538
电压:1000V 电流:700A 170M5539
电压:1000V 电流:800A 170M5540
3号管76*76mm,安装方式:美式安装
电压:1000V 电流:315A 170M8531
电压:1000V 电流:350A 170M8532
电压:1000V 电流:400A 170M8533
电压:1000V 电流:450A 170M8534
电压:1000V 电流:500A 170M8535
电压:1000V 电流:550A 170M8536
电压:1000V 电流:630A 170M8537
电压:1000V 电流:700A 170M8538
电压:1000V 电流:800A 170M8539
电压:1000V 电流:900A 170M8540
电压:1000V 电流:1000A 170M8541
电压:1000V 电流:1100A 170M8542
电压:1000V 电流:1250A 170M8543
电压:900V 电流:1400A 170M8544
分断容量200KA(估计300KA)RMS对称。
功率损耗为额定电流时的功率损耗值。
微型开关指示器另外单独订购。
Bussmann提供全系列方体熔断器及配件。产品设计、构造独特,有以下特点:
1.焦耳积分放通量(I2t)最小
2.运行温度低
3.功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。
每种方体熔断器均配备不用的端接配件,可选择的品种包括:
DIN 43635(勾釵型) 690V 1000V 1250V
DIN 43620 (刀型) 690V 1000V
平端安装式: 690V 1000V 1250V
法式: 690V
美式: 690V 1000V 1250V
额定电压:
BUSSMANN方体熔断器均通过IEC60269:第4部分标准测试。该标准要求测试电压比额定电压高10%。在北美地区,熔断器只须通过额定电压测试。
配件:
方体熔断器配备的敞开型熔断器指示器系统分三种。可选择的品种包括视觉指示型及微型开关指示型。大部分应用熔断器座都可配备
电压 | AC | DC | 电流范围(A) |
690 | X | - | 10-7500 |
1000 | X | - | 20-1400 |
1250 | X | - | 50-1400 |
