光伏PV-20A10F 1000V/20A

基本介绍:

PV系列保险丝:

PV-(电流)A10F

PV-(电流)A10-T

PV-(电流)A10-1P

PV-(电流)A10-2P

光伏产品特点:1000-1500v dc 负载能力; 33 kA 最大分断能力; 低过载保护能力 ; 1.3 x 额定电流; 适用的环境温度最高达80摄氏度;紧凑的外形尺寸 10x38 ; 多变的安装结构满足您的不同需求.

产品名称:光伏PV-20A10F 1000V/20A

型号及参数:

型号

电压(VDC)

电流(A)

型号

电压(VDC)

电流(A)

PV-1A10F

1000

1

PV-2.25A10F85L

1500

2.25

PV-2A10F

1000

2

PV-2.5A10F85L

1500

2.5

PV-3A10F

1000

3

PV-3A10F85L

1500

3

PV-4A10F

1000

4

PV-4A10F85L

1500

4

PV-5A10F

1000

5

PV-5A10F85L

1500

5

PV-6A10F

1000

6

PV-12A10F85L

1500

12

PV-8A10F

1000

8

PV-15A10F85L

1500

15

PV-10A10F

1000

10

PV-16A10F85L

1500

16

PV-12A10F

1000

12

PV-20A10F85L

1500

20

PV-15A10F

1000

15

PV-25A10F85L

1500

25

PV-20A10F

1000

20




PV-25A14F

1000

25




PV-32A14F

1000

32





基本介绍:

PV系列保险丝:

PV-(电流)A10F

PV-(电流)A10-T

PV-(电流)A10-1P

PV-(电流)A10-2P

光伏产品特点:1000-1500v dc 负载能力; 33 kA 最大分断能力; 低过载保护能力 ; 1.3 x 额定电流; 适用的环境温度最高达80摄氏度;紧凑的外形尺寸 10x38 ; 多变的安装结构满足您的不同需求.

额定电压: 1000-1500Vdc

规格:10*38mm   14*51mm 10*85mm

PCB熔丝夹:1A3400-9

选配底座:CHPV1U,CHM1DU, CHPV15L85 ,CHPV141U

额定分断电流: 10kAdc 33kAdc

最小分断电流: 1.3 x In

PV 熔丝选用配合:薄膜电池与4”, 5” 和 6”晶体硅电池

时间常数:1 ms

安装形式:圆型管式;螺栓固定式;PCB安装式

BUSSMANN光伏熔断器PV产品在汇流箱中,根据使用的熔断器座不同,有三种安装方式,分别是使用CH底座、BM底座、简易夹底座

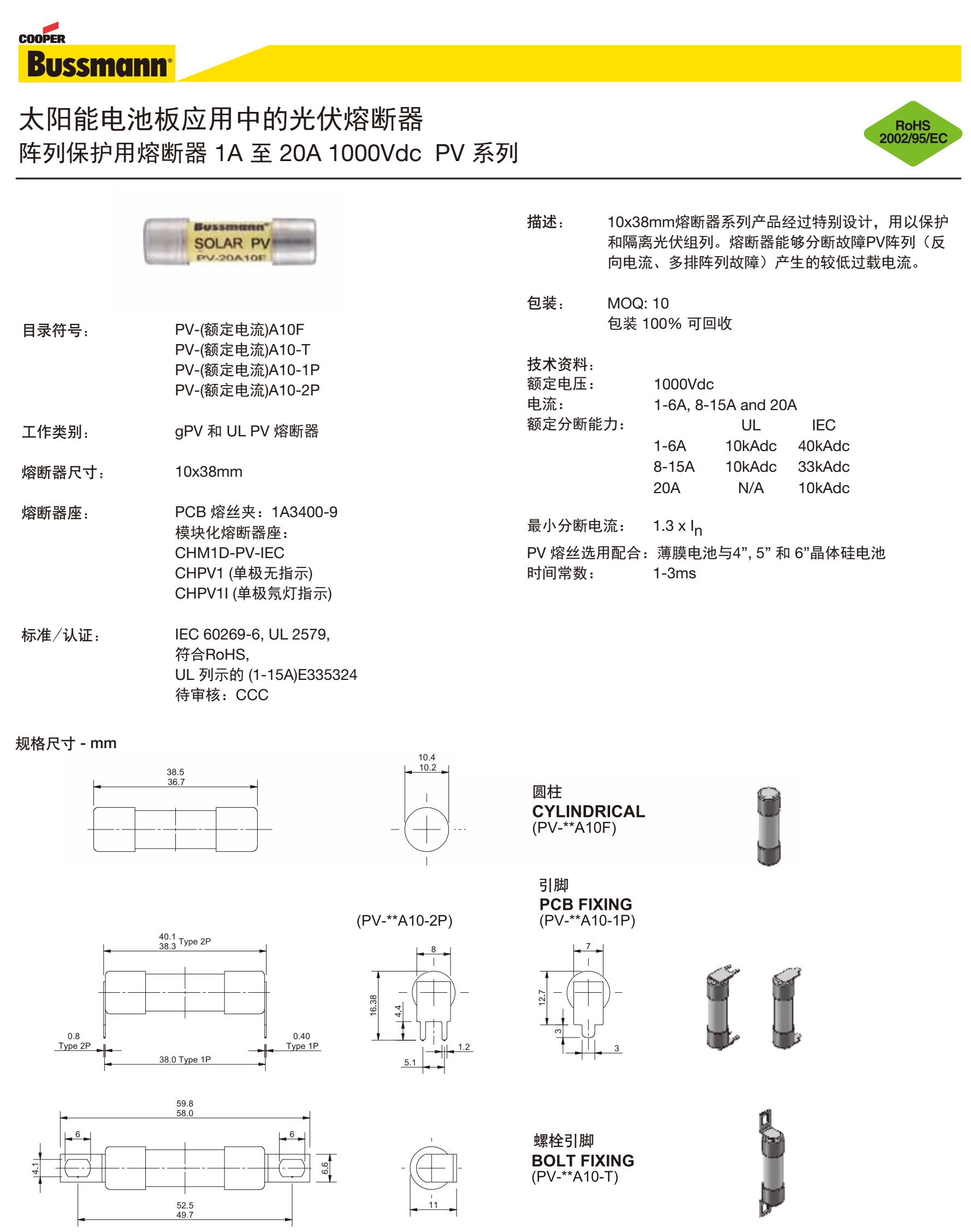

10 38光伏尺寸.jpg

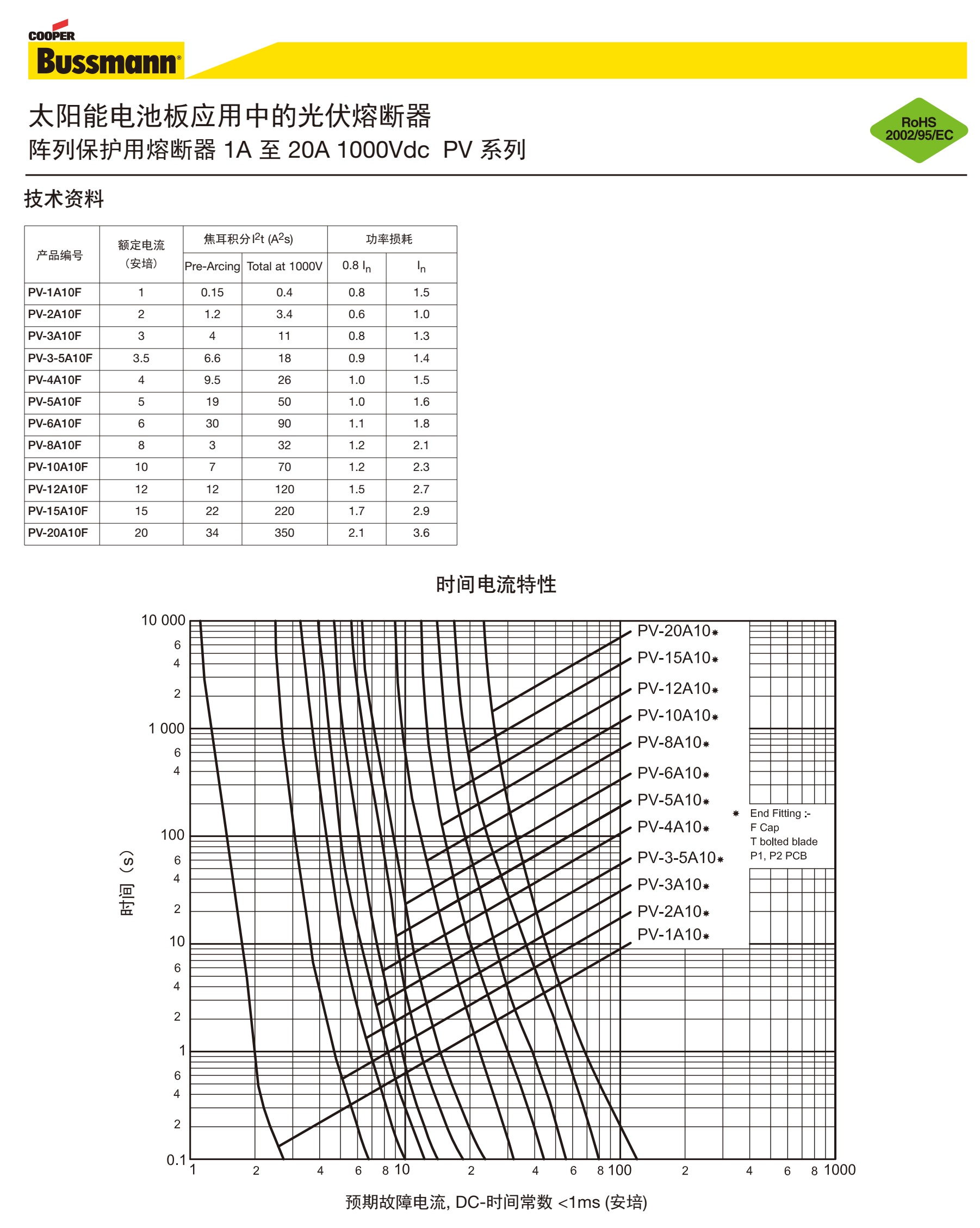

10 38光伏曲线.jpg
